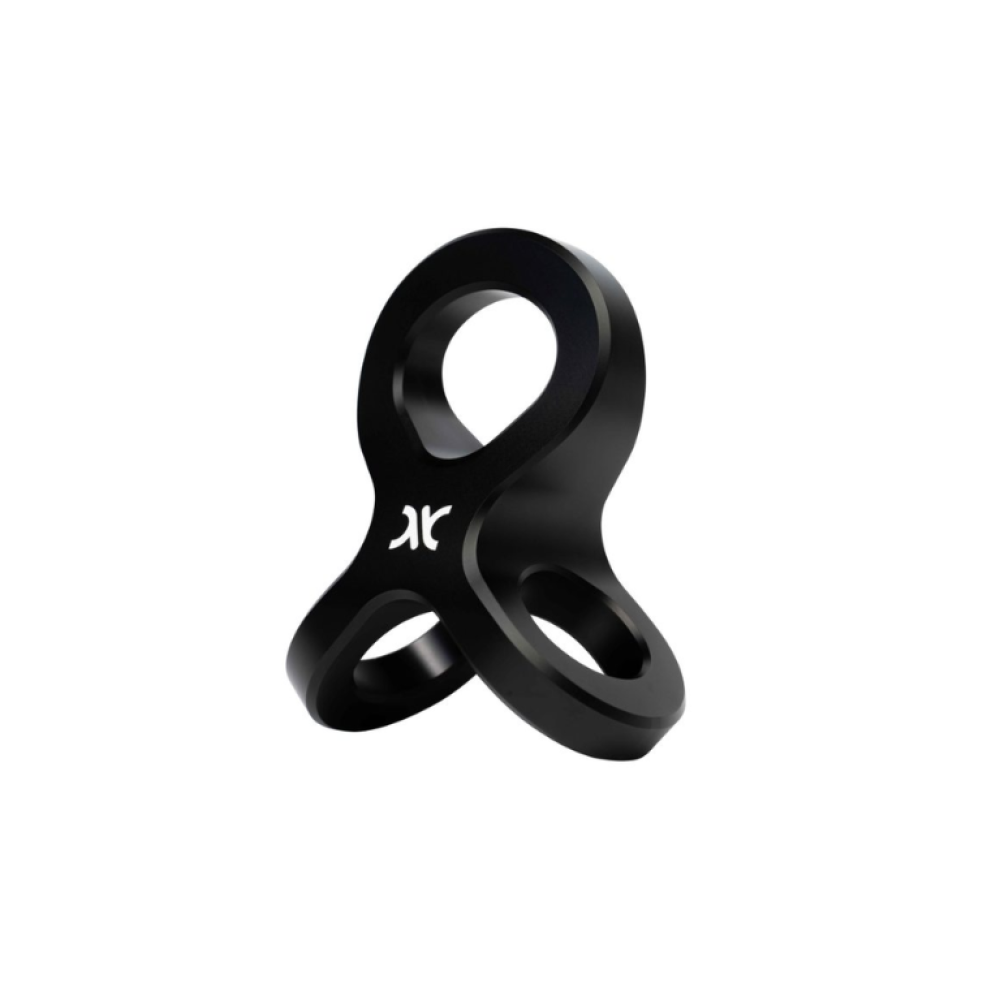

Ригинг плоча SQUID

SQUID е иновативно решение за системи с двойно опънато въже TTRS (Twin Tension Rope Systems) и приложения с разпределяне на натоварването. Многопланарният му дизайн включва голяма основна точка за свързване, подходяща за изграждане на резервирани анкерни системи, както и две перпендикулярно разположени точки за оптимално подравняване на оборудването.

SQUID позволява ефективно позициониране на две устройства едно до друго за едновременна работа и по-добро разпределяне на натоварването между двете въжени линии. Той осигурява и оптимално разстояние между устройствата, което позволява на един оператор да контролира едновременно напрежението и в двете линии чрез техника с две ръкохватки, известна още като „shark finning“ или DOUBLE CLUTCHING.

SQUID подпомага безопасното и ефективно изграждане на TTRS системи с двойна товароносимост и осигурява плавно изтегляне и спускане при огледални и вложени конфигурации.

SQUID улеснява изграждането на резервирани системи с разпределяне на натоварването. Точките му за свързване са съвместими с широк набор от методи за закрепване и позиционират въженото оборудване така, че то да може лесно да бъде поставяно и освобождавано, без да се разкачва от системата.

SQUID естествено се ориентира по посока на натоварването и позволява на компонентите да се движат свободно, като по този начин намалява риска от блокиране и изместване при повреда на анкерна точка или въжена линия.

Здрав и компактен, SQUID е универсален инструмент за TTRS системи, носилкови сбруи, напречни транспортни системи и много други приложения.

SQUID притежава CE маркировка, класифициран е съгласно NFPA за General Use при определени конфигурации, включително TTRS, и съгласно NFPA за Technical Use, когато вторичните точки са натоварени директно в противоположни посоки.

Забележка: Якостта на текстилните компоненти може да бъде намалена при директно свързване към SQUID. Вижте данните от изпитванията чрез линка в долната част на тази страница.

Характеристики:

• Многопланарна ригинг плоча с перпендикулярно разположени точки за свързване
• Оптимизира подравняването на устройствата при системи с двойно опънато въже (TTRS)
• Позволява управление от един оператор за по-добро разпределяне на натоварването
• Осигурява плавно поставяне и освобождаване на свързаното оборудване
• Позволява на компонентите да се движат свободно и да се ориентират по посока на натоварването
• Намалява изместването и удължаването на системата при повреда на въжена линия или анкерна точка
• Подравнява вторичните точки за висока якост и ефективно разпределяне на натоварването
• Поддържа различни методи за свързване за максимална гъвкавост при изграждане на системи
• Осигурява големи събирателни точки за изграждане на резервирани системи
• Основната точка за свързване побира два карабинера при конфигурация General Use (G) или три карабинера при Technical Use (T)*
• Вторичните точки за свързване побират един карабинер при General Use (G) или два карабинера при Technical Use (T)
• Изработен от висококачествен авиационен алуминий, без движещи се части
• Здрав, компактен и лек – подходящ за множество приложения

* В зависимост от вида на карабинерите, приложените натоварвания и използваните техники за изграждане на системата, в точките за свързване на SQUID може да се поберат и повече карабинери. Необходимо е да се внимава за избягване на блокиране, заклинване или други геометрични ограничения.

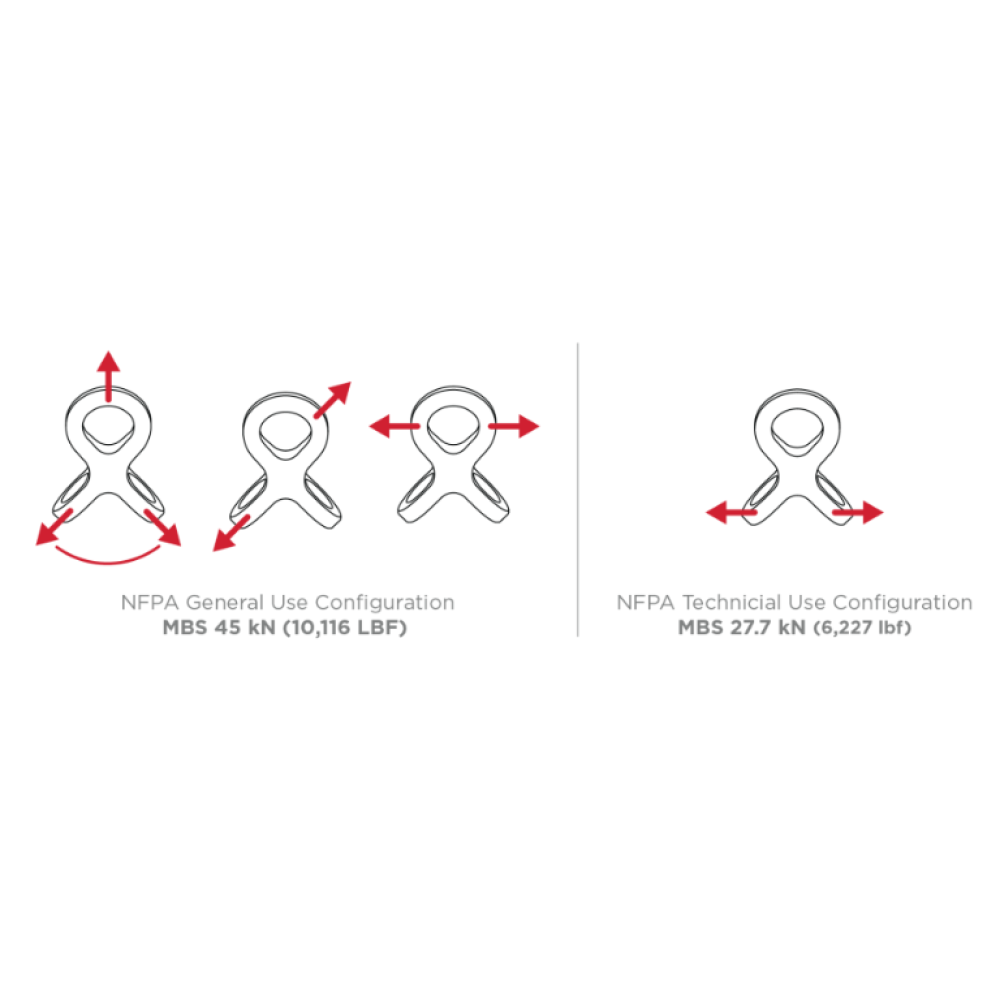

Сертификации:

NFPA

GENERAL USE (G)
MBS 45 kN (10 116 lbf) – при определени конфигурации*

TECHNICAL USE (T)
MBS 27,7 kN (6 227 lbf)

CE

PPE-R/RFU 11.114

Повече за TTRS:

SQUID е специално проектиран за оптимално подравняване на устройствата в системи с двойно опънато въже TTRS (Twin Tension Rope Systems).

Той улеснява позиционирането на две устройства едно до друго в огледална конфигурация с две ръкохватки и позволява на един оператор да контролира едновременно напрежението и в двете въжени линии.

Поддържането на споделено натоварване между две въжени системи намалява риска, свързан с отказ на една от линиите. При възникване на подобна повреда TTRS има предимството да ограничава ударното натоварване и удължаването на системата, като прехвърля товара към въже, което вече е опънато и натоварено.

TTRS може да бъде изградена по различни начини, но използването на SQUID за позициониране на две устройства CLUTCH в конфигурация DOUBLE CLUTCH Technique създава система за спускане и изтегляне, която следва утвърдените добри практики, намалява риска от отказ и може да намали необходимия брой оператори.

Ригинг плочите са основен компонент при изграждането на анкерни точки, управлението на въжени системи и организирането на свързващите елементи.

Използването на ригинг плоча подпомага по-чистото и организирано изграждане на системите, като осигурява достатъчно разстояние между компонентите и улеснява визуалната проверка на всеки отделен елемент.

Многопланарните вторични точки за свързване на SQUID осигуряват допълнителното предимство да подравняват множество устройства и отделни въжени линии в ясно определен ред, като ги поддържат организирани и лесни за управление.

SQUID може да служи и като централна събирателна точка за различни методи на свързване и позволява изграждането на системи към множество независими и надеждни анкерни точки.

По-големите ригинг и анкерни плочи могат да имат по-голям потенциал за завъртане и удължаване на системата при движение или повреда на някоя от анкерните точки.

SQUID е здрав и компактен и притежава присъщи възможности за разпределяне на натоварването. Той естествено се ориентира по посока на товара, позволява на компонентите да се движат свободно и намалява риска от блокиране и преразпределяне на натоварването при динамични или странични въздействия върху системата.
